Roots-Gebläse: Funktionsprinzip, Anwendungen und Auswahlfaktoren

Roots-Gebläse sind Verdrängermaschinen, die ein festes Gasvolumen einfangen und es vom Einlass zum Auslass drücken und so unabhängig von Druckschwankungen einen nahezu konstanten Durchfluss liefern. Sie eignen sich hervorragend für Anwendungen, die ölfreie Luft bei Drücken erfordern, die normalerweise darunter liegen 1 bar(g) und Durchflussraten von 0,5 bis über 1.000 m³/min . Diese stabile Leistung macht sie zur bevorzugten Luftquelle für die Abwasserbelüftung, die pneumatische Förderung, die Sauerstoffanreicherung in Aquakulturen und die Rauchgasentschwefelung.

Funktionsprinzip von Verdrängergebläsen

Im Inneren des Gehäuses drehen sich zwei Laufräder in Form einer Acht in entgegengesetzte Richtungen, ohne einander oder das Gehäuse zu berühren. Wenn jeder Flügel den Einlass passiert, bildet sich eine Gastasche, die zwischen dem Flügel, der Gehäusewand und den Endplatten eingeschlossen wird. Durch die Rotation wird das Volumen dieser Tasche unverändert zur Auslassseite transportiert, wo die plötzliche Einwirkung eines höheren Systemdrucks eine schnelle Kompression verursacht – oft als isochore oder externe Kompression bezeichnet. Es findet keine interne Komprimierung statt; Das Gebläse bewegt das Gas lediglich gegen den Förderdruck, was die thermodynamische Effizienz einschränkt, aber einen ölfreien Betrieb und eine einfache Konstruktion gewährleistet.

Dieses Funktionsprinzip erklärt zwei entscheidende Eigenschaften: Der Durchfluss ist proportional zur Geschwindigkeit und der Auslassdruck wird durch den Widerstand des nachgeschalteten Systems bestimmt. Ein Roots-Gebläse liefert sein Nennvolumen auch bei teilweise geschlossenem Ventil, aber die aufgenommene Leistung steigt nahezu linear mit der Druckdifferenz. Durch Überdruck kann der Antriebsmotor schnell überlastet werden, daher ist ein Überdruckventil ein zwingendes Sicherheitsbauteil.

Bi-Lobe- und Tri-Lobe-Laufradkonfigurationen

Das Laufradprofil hat direkten Einfluss auf Pulsation, Geräuschentwicklung und volumetrischen Wirkungsgrad. Zweiflügelige Rotoren erzeugen zwei Entladeimpulse pro Umdrehung , was zu einer charakteristischen niederfrequenten Druckwelligkeit führt. Dreiflügelige Rotoren erzeugen drei kleinere Impulse pro Umdrehung , wodurch der Durchfluss erheblich geglättet und Geräusche reduziert werden. Die folgende Tabelle vergleicht typische Werte.

In der Praxis dominieren Dreiflügelgebläse bei Neuinstallationen, da sie strengere Lärmschutzbestimmungen am Arbeitsplatz erfüllen und die durch Vibrationen verursachte Ermüdung der angeschlossenen Rohrleitungen verringern. Bi-Lobe-Designs bleiben eine wirtschaftliche Wahl für große Niederdruckanwendungen, bei denen ein Schalldämpfer Pulsationen ausreichend dämpfen kann, wie zum Beispiel bei der Teichbelüftung in abgelegenen Aquakulturfarmen.

Leistungsgrenzen und Effizienzüberlegungen

Rootsgebläse sind keine Hochdruckmaschinen. Der praktische maximale einstufige Druckanstieg liegt bei ca 1,0 bar(g) , und zweistufige Einheiten können ungefähr erreichen 1,5 bar(g) . Jenseits dieser Grenzen nimmt die interne Leckage über die Luftspalte übermäßig zu und die Austrittstemperaturen können darüber hinausgehen 140 °C Es besteht die Gefahr einer Wärmeausdehnung, die zu Rotorkontakt führen kann.

Die adiabatische Effizienz reicht typischerweise von 55 % bis 65 % im besten Wirkungsgradpunkt, niedriger als bei Schraubenkompressoren. Dies ist eine direkte Folge der externen Kompression: Die Energie, die aufgewendet wird, um ein konstantes Gasvolumen gegen einen höheren Druck zu drücken, wird nicht vollständig zurückgewonnen. Allerdings ist das Effizienzplateau über einen weiten Durchflussbereich sehr flach, und die Gesamtbetriebskosten begünstigen oft Roots-Gebläse, bei denen die Drücke darunter bleiben 0,8 bar(g) und die Anforderungen des Prozesses 8.000 Betriebsstunden pro Jahr bei stabilen Bedingungen.

Industrielle Kernanwendungen

• Abwasserbehandlung: Luftversorgung von Belebungsbecken. Ein typisches 10.000 m³/Tag Kommunale Anlage nutzt zwei 75 kW Gebläse liefern 2.500 m³/h jeweils um 0,5 bar(g) bis hin zu feinblasigen Diffusoren.
• Pneumatische Förderung: Transport von Zement, Mehl oder Kunststoffpellets in Systemen mit verdünnter Phase, die kontinuierliche, ölfreie Luft erfordern 0,4–0,8 bar(g) .
• Aquakultur: Garnelenteiche und Fischlaufbahnen werden mit Sauerstoff versorgt, oft mit dreilappigen Einheiten 24/7 bei niedrigem Druck.
• Rauchgasentschwefelung: Bereitstellung von Oxidationsluft zur Umwandlung von Sulfit in Gips in Nasswäschern, eine anspruchsvolle Umgebung, die vom einfachen, robusten Design des Gebläses profitiert.
• Vakuumbetrieb: Wenn der Einlass an ein geschlossenes System angeschlossen ist, arbeitet dieselbe Maschine als Trockenvakuumpumpe und erreicht Vakuumniveaus von bis zu 100 m 200 mbar(abs) .

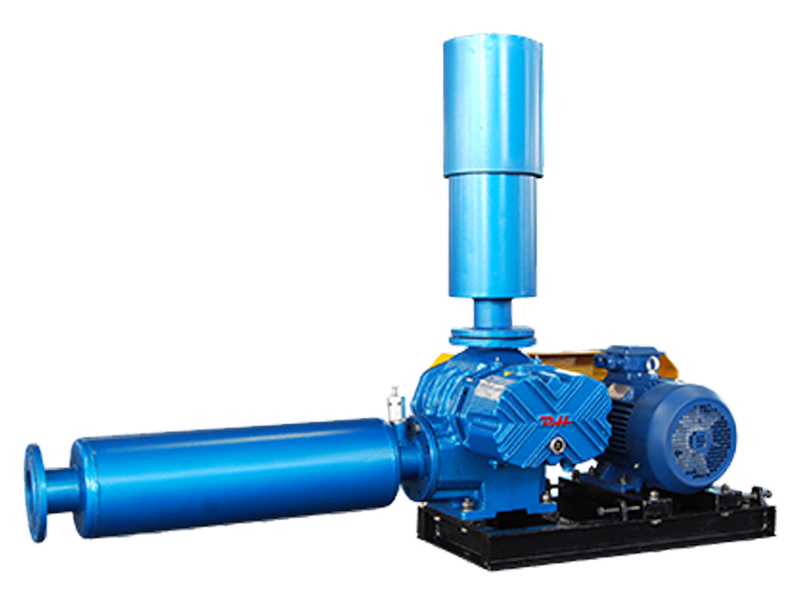

Auswahlkriterien für ein Roots-Gebläsepaket

Die Auswahl des richtigen Gebläses erfordert die Anpassung der Systemkurve und die Bewertung der Standortbedingungen. Berücksichtigen Sie diese Faktoren der Reihe nach:

1. Erforderlicher Volumenstrom bei tatsächlichen Einlassbedingungen, nicht bei Standardbedingungen. In größeren Höhen kann ein größeres Gebläse erforderlich sein, um die geringere Luftdichte auszugleichen.
2. Maximal zulässiger Förderdruck. Wenn der Prozessdruck übersteigt 1,0 bar(g) , sollte eine zweistufige Einheit oder eine alternative Technologie evaluiert werden.
3. Gaszusammensetzung und Verunreinigungen. Roots-Gebläse verarbeiten Luft, Biogas und Inertgase, korrosive Bestandteile erfordern jedoch Innenteile aus Edelstahl oder spezielle Beschichtungen.
4. Lärmbeschränkungen. Dreikeulenpakete mit Einlass-/Auslassschalldämpfern und Schallschutzgehäusen sind möglich 70 dB(A) bei einem Meter, entscheidend für Innen- oder Stadtinstallationen.
5. Einschaltdauer und Umgebungstemperatur. Für den Dauerbetrieb bei hoher Umgebungswärme sind möglicherweise externe Ölkühler oder wassergekühlte Gehäuse erforderlich, um die Austrittstemperaturen niedrig zu halten 120 °C .
6. Gesamtbetriebskosten. Der einfache Aufbau des Gebläses hält die Ersatzteil- und Wartungskosten niedrig, allerdings dominiert in der Regel der Energieverbrauch über einen Zeitraum von 10 Jahren; Daher sollte die Effizienz am tatsächlichen Betriebspunkt und nicht nur am besten Effizienzpunkt sorgfältig überprüft werden.

Wartungspraktiken, die die Lebensdauer verlängern

Roots-Gebläse werden wegen ihres minimalen Wartungsaufwands geschätzt, dennoch verhindern einige gezielte Maßnahmen ungeplante Ausfallzeiten. Die Steuerräder und Lager sind spritzgeschmiert oder fettgefüllt; Öl alle wechseln 2.000 Betriebsstunden oder laut Ölanalyse ist Standard. Luftfilter müssen in staubigen Umgebungen monatlich überprüft werden – verstopfte Filter erhöhen den Druckabfall, verringern den Durchfluss und erhöhen die Motorlast. Die Labyrinth- oder Lippendichtungen, die die Ölkammer von der Kompressionskammer trennen, sind Verschleißteile; Wenn bei vierteljährlichen Inspektionen Dichtungslecks festgestellt werden, sollten diese sofort ausgetauscht werden, um eine Ölverschmutzung der Prozessluft zu vermeiden.

Rotorspiele sind werkseitig mit Kaltlauftoleranzen von eingestellt 0,1–0,5 mm , abhängig von der Rotorgröße. Diese sollten niemals vor Ort ohne Anleitung des Herstellers angepasst werden. Stattdessen bietet die Trendanalyse der Entladungstemperatur und die Überwachung auf rhythmische Kontaktgeräusche eine frühzeitige Warnung vor Lagerverschleiß oder übermäßigem Wärmewachstum. Bei richtiger Pflege gelingt dies mit einem Roots-Gebläse regelmäßig 40.000–60.000 Betriebsstunden zwischen größeren Überholungen.
